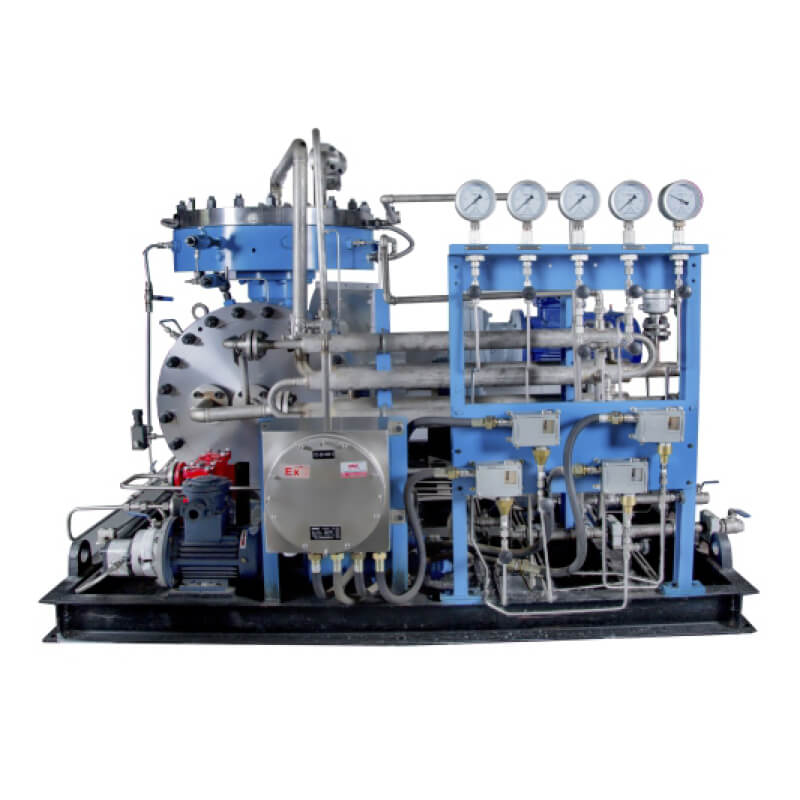

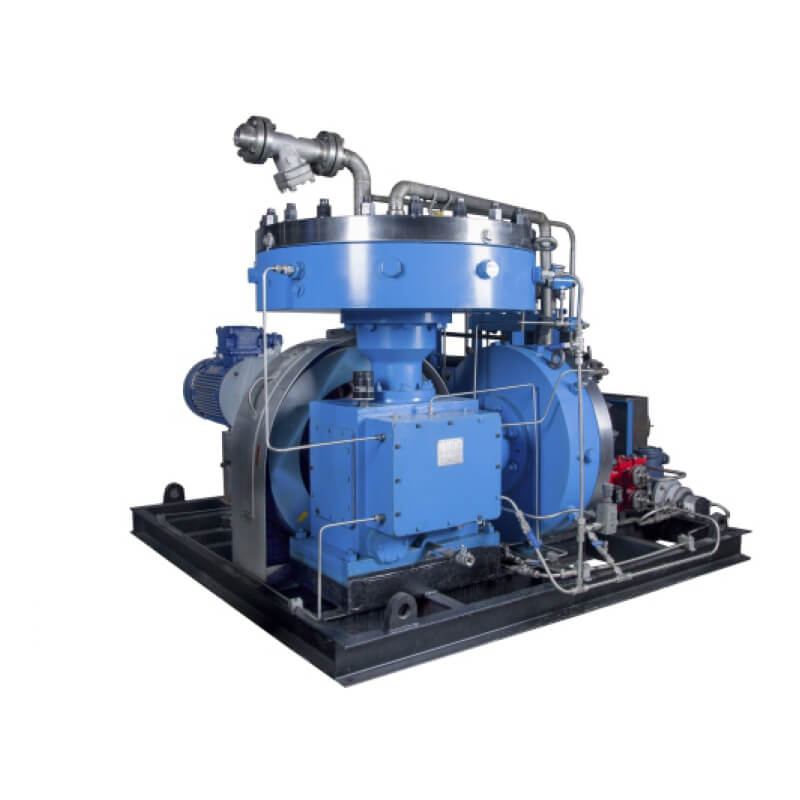

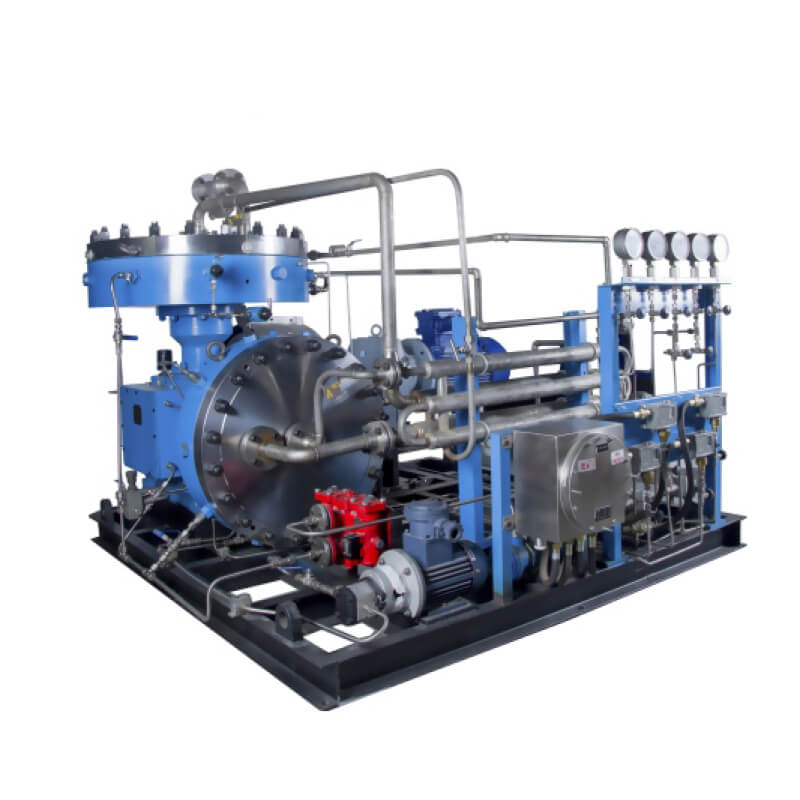

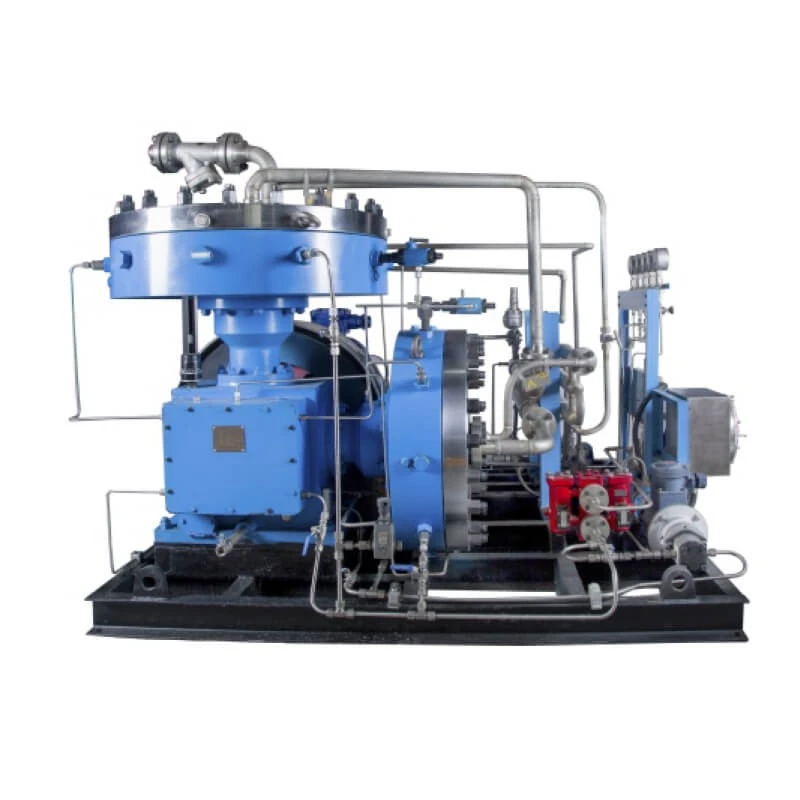

Compressor de diafragma tipo L
Compressor industrial de diafragma tipo L-com baixa vibração e baixo ruído, atendendo aos requisitos de operação-livre de vazamentos-de longo prazo com gases de alta{3}}pureza.
|
Forma estrutural |
Tipo L |
|
Curso do pistão |
110mm-180mm |
|
Força máxima do pistão |
20KN-40KN |
|
Pressão máxima de exaustão |
100MPa |
|
Faixa de fluxo |
10-1000Nm³/h |
|
Potência do motor |
7,5KW-90KW |
|
Velocidade do virabrequim |
420 rpm |
|
Método de resfriamento |
Resfriamento a água/arrefecimento a ar (opcional) |
Recursos do produto
Visão geral do produto
Ao contrário dos compressores de pistão tradicionais, os compressores de diafragma tipo L conseguem entrada, compressão e descarga de gás variando o volume da câmara de compressão através da flexão alternativa de um diafragma metálico. O gás entra em contato somente com os-componentes laterais-do gás, como o diafragma, o interior do cilindro e as válvulas-e não interage com o óleo lubrificante.
A configuração tipo L-permite um layout de equipamento mais compacto, facilitando a integração do sistema de acionamento, unidade de compressão e sistema de refrigeração em espaços de instalação limitados. Esta série pode ser personalizada com base nas propriedades do gás, pressões de entrada e descarga, taxas de fluxo e condições operacionais específicas para atender aos requisitos de aplicação nos setores de laboratório, gás industrial, petroquímico, energia e gases especiais.
Vantagens Técnicas
Design otimizado da cavidade do diafragma
O novo perfil da cavidade do diafragma aumenta a eficiência volumétrica, minimiza o impacto do volume livre e melhora os caminhos do fluxo de gás. Combinado com uma estrutura de válvula otimizada, este design aumenta a estabilidade e a eficiência operacional durante os processos de sucção e descarga.
Sistema de resfriamento-de alta eficiência
O equipamento pode ser configurado com intercoolers e pós-resfriadores de alta-eficiência para dissipar rapidamente o calor gerado durante a compressão, garantindo operação estável em temperaturas mais baixas. O gerenciamento térmico eficaz não apenas melhora a eficiência da compressão, mas também prolonga a vida útil de componentes como óleo lubrificante, O-rings e molas de válvulas.
Proteção confiável do diafragma
Um sistema de alarme de ruptura do diafragma monitora o status operacional do diafragma. No caso de uma anomalia, o sistema emite um alerta imediato, permitindo que os operadores tomem medidas imediatas e reduzindo o risco de vazamento de mídia, mistura de óleo-gás ou danos ao equipamento.
Layout geral-com eficiência energética e racional
Ao mesmo tempo em que atende aos requisitos do processo de vazão, pressão e pureza, o compressor de diafragma tipo L-consegue uma solução operacional compacta, estável e{1}}com eficiência energética por meio da configuração otimizada de estágios de compressão, métodos de resfriamento e sistema de acionamento.
Áreas de aplicação típicas
Energia de Hidrogênio e Novas Energias
Adequado para reforço de hidrogénio, transporte, enchimento de sistemas de armazenamento de hidrogénio, testes de células de combustível e como equipamento auxiliar para sistemas de hidrogénio. Sua capacidade de compressão-isenta de óleo minimiza o risco de contaminação por óleo, atendendo aos rigorosos requisitos de qualidade de gás de sistemas de hidrogênio de alta-pureza.
Enchimento de Gás Industrial
Usado para impulsionar, encher cilindros e transportar-tubos de oxigênio, nitrogênio, argônio, hélio e misturas de gases. Para gases de alto-valor e alta{3}}pureza, a tecnologia de compressão de diafragma minimiza a perda média e o risco de contaminação.
Indústrias Petroquímicas e de Química Fina
Adequado para circulação, recuperação, reforço e transporte de gases de processo corrosivos, tóxicos ou inflamáveis/explosivos. Diafragmas, placas de válvula e materiais-de contato com gás podem ser selecionados para corresponder a composições de gás e níveis de corrosividade específicos.
Pesquisa Científica e Laboratórios
Adequado para pesquisa de materiais, análise de gases, experimentos com semicondutores, reações catalíticas, circulação de gases e sistemas de testes de alta-pressão. O equipamento opera suavemente e garante alta pureza de gás, tornando-o ideal para integração com unidades de processo de precisão.
Indústrias Farmacêutica, Alimentícia e Eletrônica
Adequado para processos que exigem alta pureza de gás, como transporte de gases farmacêuticos, reforço de gases de proteção para embalagens de alimentos e fornecimento de gases de alta-pureza para fabricação de eletrônicos.
Estudo de caso: Recuperação de gás de refino de petróleo
Uma empresa química e de refino em grande-escala gera aproximadamente 5.000 Nm³/h de gás residual rico- em hidrogênio a partir de sua unidade de reforma contínua, que é destinada à recuperação de hidrogênio por meio de adsorção com oscilação de pressão (PSA) após a compressão. O compressor de pistão original produzia gás de descarga com teor de óleo de cerca de 5 ppm, causando envenenamento frequente das peneiras moleculares PSA; consequentemente, a taxa de recuperação de hidrogénio caiu de 90% para menos de 70% após apenas oito meses de operação, e o custo de tempo de inatividade e substituição excedeu 2 milhões de RMB.
Depois de mudar para um compressor de diafragma, o teor de óleo de descarga caiu para menos de 0,01 ppm, resolvendo completamente o problema de envenenamento da peneira molecular. A vida útil foi estendida de 8 para 26 meses e a pureza do hidrogênio permaneceu estável em mais de 99,9%.
Por que escolher um diafragma tipo L-Compressor de gás?
O compressor de diafragma tipo L-combina compressão-isenta de óleo, vedação superior, alta-garantia de pureza e capacidade de alta-pressão, oferecendo uma solução de compressão mais segura e limpa para gases especiais e de alto-valor. Sua configuração compacta em forma de L, design confiável de vedação do cabeçote do diafragma, sistema de resfriamento eficiente e função de monitoramento de ruptura do diafragma ajudam a melhorar a estabilidade operacional e, ao mesmo tempo, minimizam as necessidades de manutenção e o risco de contaminação do meio.
Vídeo
Perguntas frequentes sobre o diafragma tipo L-Compressores de Gás
P1: Como funciona um compressor de diafragma tipo L?
O processo operacional é o seguinte: O motor aciona a rotação do virabrequim, fazendo com que o pistão dentro do cilindro de óleo se mova em um movimento linear alternativo por meio da biela. Isso empurra o óleo hidráulico, que por sua vez faz o diafragma oscilar. Controlado pelas válvulas de admissão e descarga, cada ciclo de oscilação do diafragma completa os processos de admissão, compressão e descarga.
Q2: Qual é a principal diferença entre um compressor de diafragma e um compressor de pistão?
A principal diferença está no método de compactação. Os compressores de pistão comprimem o gás diretamente por meio do movimento alternativo de um pistão dentro de um cilindro, onde o óleo lubrificante-presente entre os anéis do pistão e a parede do cilindro-entra em contato com o gás. Em contraste, os compressores de diafragma comprimem o gás usando óleo hidráulico para deformar um diafragma metálico; o gás é completamente isolado pelo diafragma e nunca entra em contato com o óleo lubrificante durante todo o processo, resultando em pureza de gás extremamente alta e zero contaminação de óleo.
P3: Por que os compressores de diafragma tipo L são amplamente usados em plantas de processamento químico?
Isto ocorre principalmente porque os compressores de diafragma oferecem altas taxas de compressão, excelentes capacidades de vedação e garantem que o gás comprimido permaneça livre de contaminação por óleo lubrificante ou impurezas sólidas. Eles são adequados para comprimir gases de alta-pureza, gases raros e preciosos, gases inflamáveis e explosivos, gases tóxicos e perigosos e gases corrosivos. Os compressores de diafragma oferecem vantagens distintas em indústrias como química, farmacêutica e eletrônica, onde é necessária pureza de gás extremamente alta. Embora a configuração de dois-estágios seja o tipo mais comum, o projeto estrutural permite layouts de instalação em formato de L-ou V-.
